鍋爐用液位計工作原理
發布時間：2021-06-25 01:27:02??點擊次數：2611次
鍋爐用液位計安裝在液體容器的底部，通過表壓信號反映液位高度。此類差壓式儀表包括氣動、電動差壓變送器及法蘭式液位變送器，安裝方便，容易實現遠傳和自動調節，工業上應用較多。在制藥、食品、化工行業液位測量控制過程中，盛裝液體的容器經常處于有壓的情況下工作，此時常規的靜壓式液位變送器變不能滿足測量要求。

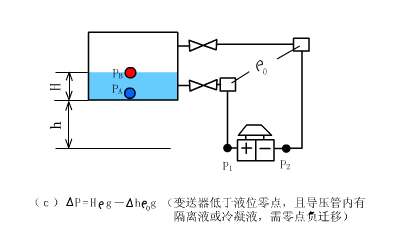

鍋爐用液位計有氣相和液相兩個取壓口。氣相取壓點處壓力為設備內氣相壓力；液相取壓點處壓力除受氣相壓力作用外，還受液柱靜壓力的作用，液相和氣相壓力之差，就是液柱所產生的靜壓力。差壓計一端接液相，另一端接氣相時，根據流體靜力學原理，有：
PB=PA+Hρg （1）；
式中：H——液體高度；ρ——被測介質密度； g——被測當?shù)氐闹亓铀俣取?/div>
由式（1）可得：ΔP= PB－PA= Hρg ；在一般情況下，被測介質的密度和重力加速度都是已知的，因此，差壓計測得的差壓與液體的高度H成正比，這樣就把測量液體的高度的問題變成了測量差壓的問題。
鍋爐用液位計的模擬校驗法。此法簡便易行,而且直觀，尤其對初學者了解差壓法測量液位的工作原理很有幫助,并還可在教中應用。此外還可解決校驗低量程水位表(如鍋爐汽包水位的量程才2KPa左右)時，難找標準表的問題。
根據流體靜力學，由被測對象液柱的靜壓力，就可判斷液位的高低。而靜壓力可用差壓計等儀表把它檢測出來。液位與差壓有如下關系：
H=△P／ρ
式中: H――液位高度； △P――差壓(Pa)；ρ―-液體密度(g/cm3)。

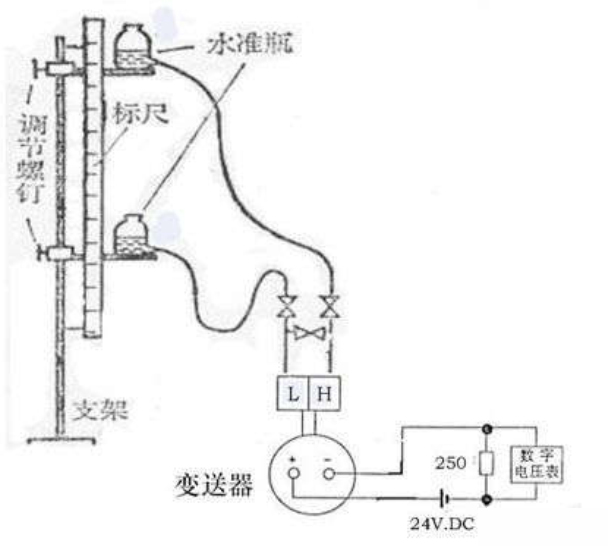

當液體密度恒定時，測出差壓就就可知道液位高度，而與液體容積無關，或者說知道了液體高度，也就知道了差壓,即△P=ρH。模擬校驗法就是基于上述原理進行的?，F(xiàn)以校驗水位計為例，介紹一下具體方法,校驗裝置及接線如圖所示:
將被校鍋爐用液位計及讀數標尺(可用鋼直尺或U形壓力計標尺)垂直固定好。準備兩個手動氣體分析儀用的的水準瓶，用橡膠管分別接到鍋爐用液位計的三閥組閥門接頭上，為使讀數方便和準確，可自制一活動支架來放置水準瓶。將三閥組的三只閥門全打開，旋松鍋爐用液位計端的排氣螺釘，從任一個水準瓶?jī)?nèi)灌水；待水從排氣螺釘內溢出；排完氣泡后，旋緊排氣螺釘。并使兩水準瓶的水面保持半瓶左右，將兩水準瓶置于同高度(通常定為標尺的“0”刻度)，使兩瓶的水面平衡。送電預熱后，檢查差壓變送器的零位，不符時可調變送器的調零電位器，使之輸出為4mA.，調好零位后，關閉平衡閥門。此時抬高與變送器H端相連的水準瓶，以改變兩個水準瓶的水面垂直距離，并使其為*大測量量程，看變送器的輸出是否為20mA，否則調量程電位器，使輸出為20mA。零位和滿量程合乎要求后，再改變水準瓶的水面垂直距離，看中間各量程是否超差。正常后再進行遷移調整工作。正、負遷移的調整視差壓變送器的用途而定，通常情況下:測開口容器的液位用正遷移，測封閉容器的液位用負遷移。只是涉及到抬高哪只水準瓶的問題。在遷移時應該那個水準瓶升降?應根據正、負遷移情況來定。但都是以一個水準瓶的水面作為基準點，將另一個水準瓶沿標尺上下移動，兩個水準瓶的水面距離(可從標尺上讀數)，即為液位H值，也即差壓△P值。根據儀表量程把移動的那個水準瓶移到液位*高點(或*低點)，然后調遷移電位器，使之合乎要求。
對測量其它液體及工況下的水位時，應該按其實際密度來計算量程后調校。
